Kako servisirati Jabsco ručni brodski WC

Jabsco ručni morski WC-i još uvijek se široko nalaze na jedrilicama, posebno na jahtama za najam koje godinama drže provjerene ručne sustave u upotrebi. To čini pravilan postupak remonta jednako relevantnim sada kao što je bio kad smo ga prvi put dokumentirali. Proces u nastavku proizlazi iz stvarnog održavanja flote ABA VELA, gdje ove pumpe doživljavaju intenzivnu sezonsku upotrebu i uvijek iznova otkrivaju iste slabe točke.

Prije naručivanja dijelova provjerite točnu generaciju pumpe i kompatibilnost servisnog kompleta na vašem WC-u. Sklopovi Jabsco mijenjali su se tijekom vremena, a odgovarajući set brtvila, sklop brtve i joker ventil moraju odgovarati jedinici koju servisirate.

Ažurirano: 12.04.2026.

Zimzelena nota: Ovaj vodič ostaje tehnički relevantan za klasične sklopove ručnog WC-a Jabsco koji se obično nalaze na charter jedrilicama. Prije naručivanja zamjena uvijek provjerite kompatibilnost trenutnog dijela.

Kada je potpuna usluga zapravo potrebna

Na charter jedrilicama WC se često koristi više nego jedra. Nakon jake sezone, jedna jedinica može lako vidjeti nekoliko stotina ciklusa pumpanja, tako da je potpuni remont na kraju sezone normalno održavanje, a ne pretjerivanje. Prvi znakovi su obično teško pumpanje, slabo ispiranje, curenje oko sklopa brtve, sporo pražnjenje, povratni tok ili miris koji ostaje čak i nakon čišćenja posude.

Nakon što tijelo pumpe, koljeno i ispusna cijev počnu stvarati kalcifikacije iznutra, površinsko čišćenje više ne rješava problem. Jedinicu je potrebno skinuti, pregledati, pravilno očistiti i ponovno izraditi ispravnim potrošnim dijelovima.

Alati, dijelovi servisnog pribora i sigurnosne provjere

Započnite zatvaranjem oba ventila. Jedan je na dovodnom crijevu za morsku vodu od 25 mm, a drugi na ispusnom vodu od 38 mm. Pripremite rukavice, zaštitu za oči, odvijače, stezaljke, ključ od 25 mm za sklop brtve, toplinski pištolj za tvrdoglava crijeva, deterdžent za pranje dijelova nakon čišćenja i odgovarajuće mazivo za klip i tijelo pumpe.

Kompletan servis obično znači zamjenu dijelova koji prvi pokvare: joker ventil, brtva osnovnog ventila, brtva gornjeg ventila, O-prsten klipa i svi dijelovi sklopa brtve koji cure. U praksi, potpuni servisni komplet Jabsco najsigurnije je polazište, ali prije naručivanja mora se potvrditi kompatibilnost s točnom verzijom WC školjke.

Zašto je kalcifikacija pravi problem

Pravi neprijatelj nije zdjela koju vidite. To je kalcificirana nakupina unutar ispusnog koljena, komora pumpe i crijeva. Ta nakupina iskrivljuje brtve, sprječava brtvljenje ventila, povećava otpor pumpanja i na kraju počinje uzrokovati povratni tok ili uporan miris. U charter servisu, to je ono što WC pretvara iz čisto prljavog u mehanički nepouzdan.

To je razlog zašto nasumične tekućine za čišćenje rijetko popravljaju iscrpljeni brodski WC nakon što dosegne fazu remonta. Ako su se naslage stvrdnule na unutarnjim stijenkama, jedino pouzdano rješenje je rastavljanje i izravno čišćenje zahvaćenih dijelova.

Potpuni postupak skidanja i čišćenja

Otpustite stezaljke na manjim crijevima spojenim na pumpu i uklonite ih. Odvijte dva velika vijka koji pričvršćuju ispusno koljeno na pumpu, zatim uklonite četiri vijka koji pričvršćuju pumpu na postolje WC školjke. Nakon toga odvojite ispusno crijevo od 38 mm od koljena i od morske slavine. Ako je crijevo tvrdoglavo, lagana toplina pomaže, ali nemojte pregrijati gumu.

Dok je pumpa na klupi, uklonite šest vijaka koji drže gornji dio na karoseriji, pomaknite ručicu mjenjača u pravilan položaj i pažljivo podignite poklopac. Ako je brtveni sklop propuštao, otvorite ga ključem od 25 mm kako bi se brtveni dijelovi mogli zamijeniti. Cilj je potpuni pregled tijela pumpe, ventila, koljena i spojeva crijeva, a ne brzo kozmetičko čišćenje.

Za tešku kalcifikaciju, tijelo pumpe i ispusno koljeno namačemo na otvorenom u kontroliranoj kiseloj kupelji dovoljno dugo da se nakupina potpuno otopi. Klip i O-prsten treba manje izlagati, a dijelove ručke ili poluge treba držati podalje od kiseline jer se mogu oštetiti. Ovaj posao mora se obaviti uz odgovarajuću OZO, ventilaciju i potpuno ispiranje nakon toga.

Brtve, joker ventil i dijelovi koji obično kvare

U istrošenoj jedinici, joker ventil i brtva osnovnog ventila obično su prvi dijelovi koji prestaju pravilno brtviti. Gornja brtva ventila također se može deformirati oko utega i smanjiti učinkovitost pumpanja mnogo prije nego što WC potpuno prestane raditi. Sklop brtve koji curi, istrošeni klipni O-prsten ili lomljivi set brtvi tipični su za pumpe koje su preživjele nekoliko teških sezona najma.

Plastične pukotine drugačija su kategorija kvarova. Ako je tijelo pumpe ili neki drugi strukturni plastični dio napuknut, ponovna izgradnja može prestati imati financijski smisao. U nekim slučajevima cijena nove pumpe je blizu cijene kompleta za servisiranje plus napuknuti zamjenski dijelovi, tako da je praktičan izbor zamijeniti pumpu i ponovno izgraditi ostatak instalacije oko zvučnih komponenti.

Stanje crijeva, miris i dugotrajno trošenje

Čak i prvoklasna sanitarna crijeva na kraju gube borbu protiv upotrebe iznajmljene, soli, ostataka otpada i kalcifikacije. Kada odvodno crijevo postane kruto, teško, izvana teško za čišćenje ili trajno smrdi, to vam već govori da je i unutrašnje stanje loše. U tom trenutku zamjena je obično pametnija od pokušaja spašavanja.

Ispusni vod mora biti dovoljno dugačak da formira pravilnu protusifonsku petlju iznad vodene linije, a svaki kritični spoj treba biti dvostruko stegnut. Ti su detalji važni koliko i obnova crpke jer mnogi problemi koji se pripisuju crpki zapravo počinju u koljenu ili ispusnom crijevu.

Ponovno sastavljanje, mokro testiranje i uobičajene pogreške

Tijekom ponovne montaže, podmažite klip i unutarnje stijenke pumpe kako bi se jedinica glatko pomicala i kako sezona ne bi počela suha i bučna. Pažljivo ponovno postavite pumpu, ugradite nove dijelove za brtvljenje i provjerite jesu li spojevi koljena i crijeva potpuno namješteni prije zatezanja stezaljki. Mjedeni i plastični navoji ne podnose pretjeranu silu, tako da je ispravan pristup kontrolirano zatezanje, a ne gruba sila.

Mokro testirajte sustav tek nakon ponovnog otvaranja morskih slavina i vizualne provjere svakog spoja. Tijekom pumpanja potražite curenja na otvorima za vodu, oko ispusnog koljena, oko baze pumpe, na glavama vijaka i oko sklopa brtve. Uobičajene pogreške su ponovno korištenje iskrivljenih brtvi, ponovna ugradnja koljena koje je još uvijek kalcificirano, preskakanje podmazivanja ili ignoriranje pukotine jer pumpa i dalje radi na stolu.

Što posade mogu učiniti da smanje štetu tijekom sezone

Većina sezonskih šteta počinje s navikama koje se mogu izbjeći. Ručni morski zahodi trebaju primati samo onoliko koliko je proizvođač dopustio, a treba ih ispirati dovoljnom količinom vode da se otpad u potpunosti premjesti kroz crijevo. Maramice, papirnati ručnici, higijenski proizvodi i sve što se samo reklamira kao "gotovo ispirajuće" stvaraju blokade koje kasnije postaju poslovi održavanja.

Posade također pomažu ranim prijavljivanjem sporog pumpanja ili lošeg pražnjenja. Lakše je spasiti WC koji se servisira kad prvi put postane krut ili neučinkovit nego onaj koji se tjera cijelu sezonu s djelomično blokiranim koljenom i iskrivljenim ventilima.

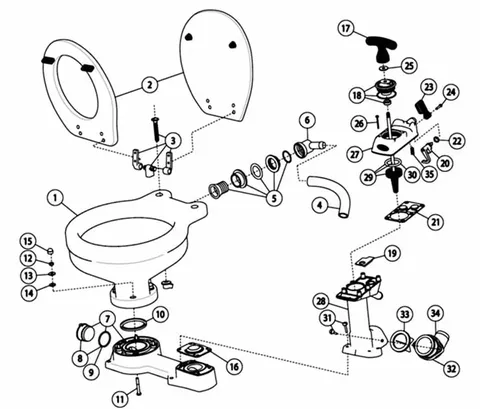

Ovdje je rastavljeni prikaz cijelog WC-a koji će vam pomoći tijekom postupka servisiranja.

Ako želite pregledati princip rada pumpe prije otvaranja jedinice, isječak u nastavku i dalje je korisna vizualna referenca.
